E+H物位儀表網站首頁：產品中心 > E+H物位儀表
標準傳感器采用80 GHz技術，滿足液位測量的最高要求

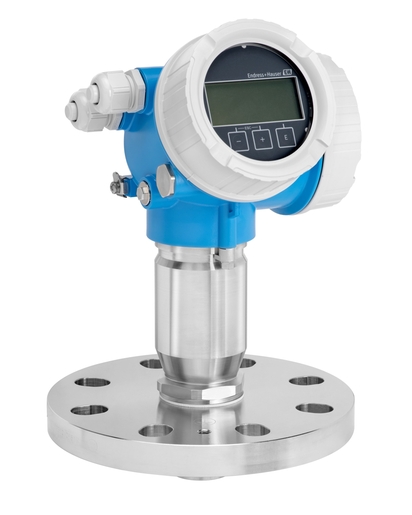

Micropilot FMR60是首臺設計符合IEC 61508國際功能安全標準的80 GHz雷達。非接觸式雷達采用水滴式天線、改進型算法和小波束角，具有最高可靠性。可以進行液體、漿料和污泥的非接觸式連續液位測量。測量結果不受介質變化、溫度波動、氣相層或蒸汽的影響。此外，它還配備了Heartbeat Technology (心跳技術)智能傳感器功能。
-
優勢
-
硬件和軟件設計符合IEC 61508標準，在冗余結構系統中可以實現最高安全性SIL3
-
Heartbeat Technology (心跳技術)確保設備在其整個生命周期內經濟、安全運行
-
HistoROM數據管理理念實現快速簡便的調試、維護和診斷
-
小波束角和多路回波跟蹤算法確保在內部安裝有障礙物的容器中的測量具有最高可靠性
-
80 GHz雷達能夠更加便捷地集成至過程中，降低了設計工作量
-
創新的水滴式天線采用PTFE材質，具有最高系統適用性
-
世界上最簡單針對SIL的proof test理念以及WHG，節省了時間和成本
-
-
應用領域
80 GHz水滴式天線可以在自由空間中測量，最大量程為50 m，具有高度集中的波束角，適用于在容器內有多個干擾物的應用。
-
過程連接：螺紋或法蘭
-
溫度：-40...+130°C (-40...+266°F)
-
壓力：–1...+16 bar (–14.5...+232 psi)
-
測量范圍：Max. 50 m (164 ft)
-
測量精度：±1 mm (0.04 in)
-
W波段：80GHz
-
提供國際防爆證書、溢出保護認證WHG、SIL、船級認證、5點線性協議
-
特征和規格
- 連續液位測量
-
測量原理
雷達物位儀
-
特點/應用
適用液體、漿料和污泥的基本物位測量；
不受介質變化、溫度波動、氣穴或蒸汽的影響；
適用障礙物較多的應用場合。 -
特點
Heartbeat Technology（心跳技術）
SIL 2/3，符合IEC 61508標準
多路回波技術確保安全性和可靠性
HistoROM
RFID TAG位號簡單識別儀表
小波束角 -
電源/通信
兩線制（HART）
-
頻率
W波段（約80GHz）
-
測量精度
+/- 1 mm (0.04 in)
-
環境溫度
-40…+80 °C
(-40…+176 °F) -
過程溫度
-40…+130 °C
(-40…+266 °F) -
過程壓力（絕壓）/最大過壓限定值
真空...16 bar
(真空...232 psi) -
主要接液部件
PTFE天線
PP或316L材質的過程連接 -
過程連接
螺紋：
G1-1/2"、MNPT1-1/2"；
法蘭：
UNI DN80…DN150 (3"…6") -
最大測量距離
50 m (164 ft)
-
通信
4…20 mA HART
附加開關量 -
證書和認證
ATEX、IEC Ex
-
安全認證
SIL 2、SIL 3
-
設計認證
EN 10204-3.1
-
選項
顯示單元
用戶自定義參數
氣密饋通
免PWIS -
應用限制
過程溫度超過130°C (266°F) -> FMR62
強腐蝕性介質-> FMR62
嚴重擾動和泡沫、導波管和旁通管-> FMR5x、FMP5x
